更換直線串卡具系列

【適應電壓等級】110kV-1000kV

【用途】用于輸變電帶電作業提升導線，是帶電作業用提線工具兩端的金屬掛具。

【材質】LC4(即7A04),符合GB/T3191要求，亦可用TC4制造，吊鉤與導線接觸弧面形狀應符合GB/T15632要求，除特殊要求及個別品種外，以下各節不再重復列出以上要求。

【說明】本章“更換直線串卡具”屬于金屬工具，是“帶電作業用提線工具”的一部分，

即提線工具中間是絕緣部件，兩端是金屬部件（現金屬部件也有少量用高強度纖維制造的）以下統稱金屬部件為“吊鉤卡”。吊鉤卡上端在橫擔上擔定與絕緣拉棒上端連接，下端是提升導線的吊鉤與絕緣拉棒下端連接。

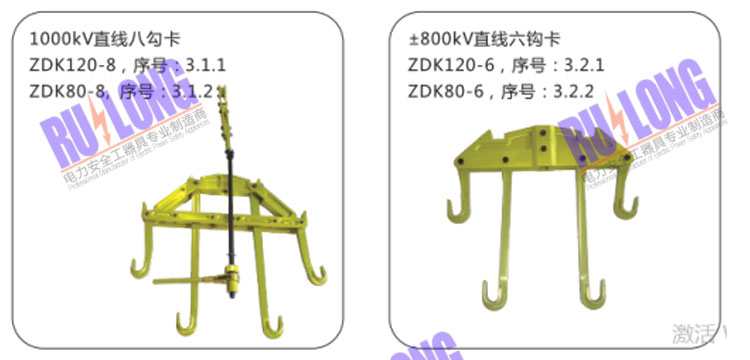

1000kV八線吊鉤卡

【型號】ZDK120-8(Z直線，D吊鉤，K卡具）

【用途】用于1000kV線路提升導線，更換V形整串或直線整串絕緣子或金具。

【額定荷重】80-120kN,適用于1000kV線路八分裂導線。

±800kV六線吊鉤卡

【型號】ZDK120-6(Z直線，D吊鉤，K卡具）

【用途】用于±800kV線路直線塔更換整串絕緣子或金具。

【額定荷重】80-120kN,適用于±800kV線路直線塔六分裂導線。

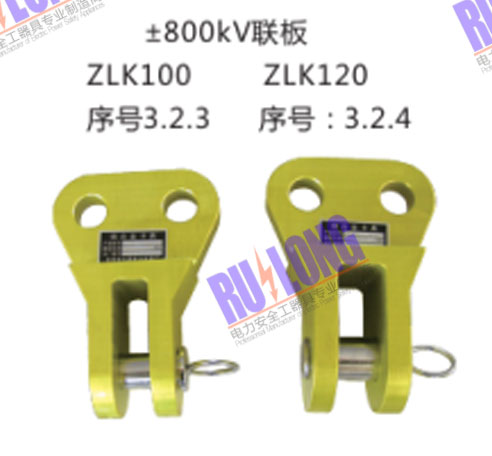

3.2.3 ±800kV聯板卡 型號ZLK100

3.2.4 ±800kV聯板卡 型號ZLK120

（Z直線，L聯板，K 卡具）

【用途】用于聯結金具與聯板。

【額定荷重】100kN,120kN

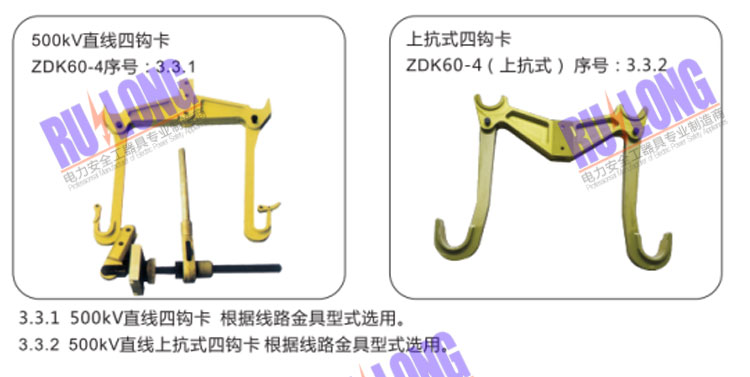

500kV四線吊鉤卡

【型號】ZDK(Z 直線，D吊鉤，K卡具）

【用途】用于500kV線路直線塔更換整串絕緣子及金具。

【額定荷重】30-60kN,適用于500kV線路直線塔四分裂導線。
