一、產品概述：

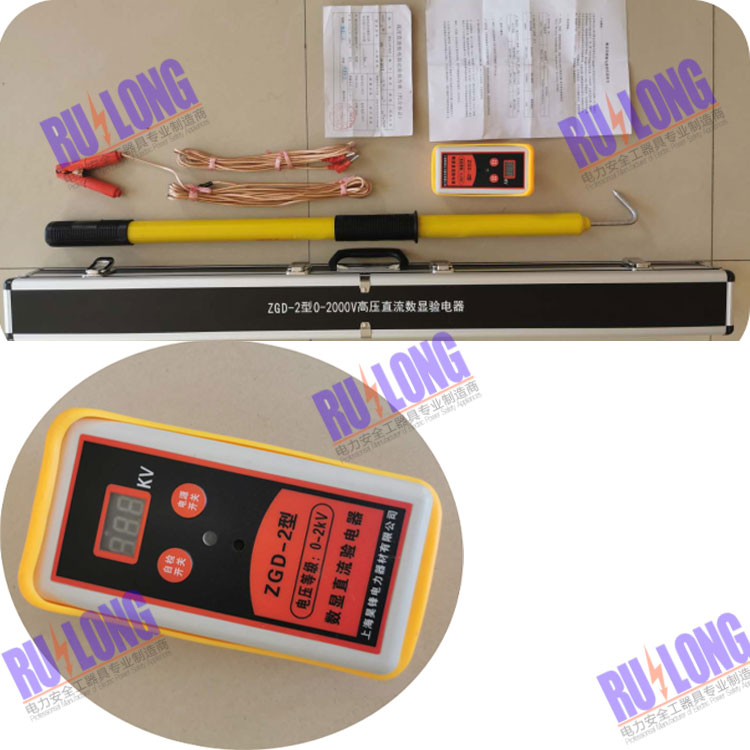

 保定瑞隆ZGD系列數顯直流驗電器是用于測量軌交系統直流電壓的安全檢測工具，集數字電壓表和聲光驗電器于一體，屬于電阻性接觸時驗電器，分體結構，由驗電指示器、限流桿、負極接地線、絕緣操作桿四部分構成。指示器采用單芯片ASIC厚模技術，勻電布線。操作桿采用高品質環氧樹脂和高品質玻璃纖維。主要功能：被測設備電壓顯示，電池電壓顯示，聲光報警指示。能夠識別正負電，全回路自檢，反應速度快，聲光傳輸距離遠，檢測精度高，超強抗干擾。啟動電壓離散性小，超強絕緣，機械強度好。

二、 技術指標：

（1）研發、制造、檢驗參考標準：GB/T1402-2010軌道交通 牽引供電系統電壓：DL/T 740-2014電容型驗電器：GB26859-2011電力安全工作規程。

（2）使用環境：表1

環境溫度	相對濕度	使用場合
-25℃~+65℃	20%~96%	戶內和戶外無雨雪天氣

（4）限流桿、操作桿電氣參數：表2（說明：耐壓試驗以無擊穿、無閃絡、無發熱為合格）

電壓等級	限流桿耐壓	操作桿耐壓	耐壓時間
2000V	5kV(DC)	10kV（AC）	5分鐘

三、使用與操作：

（1）操作人員必須依據《電力安全工作規程》進行作業。

（2）使用前，應根據被驗電氣設備的額定電壓，選用合適型號的驗電器，并檢查其外觀良好。

（3）指示器的正極端連接到電阻桿的尾端，指示器的負極端上負極接地線。

（4）自檢測試：按下開關鍵（Power）數顯框應顯示“0.00”然后再按下自檢（Test）按鈕，聲光報警正常，數顯液晶框會顯示一個數值，比如“0.85”表示電池的電壓為8.5V（顯示電壓小于5V時表示電池電量不足，需要更換新電池再使用。）此時負極接地夾接觸頂部輸電觸針，（負極）反向指示燈藍光會亮起，移開負極接地夾藍燈熄滅，此為良品。

（5）在進行驗電操作前，可使用配套的相應電壓等級的“高壓直流信號發生器（回路測試儀）”對該驗電器進行完好性的驗證合格后，方可進行驗電操作，（替代規程種的到有點設備上試驗）。

（6）將負極接地夾可靠的夾在負極鋼軌或變電所負極母排上，驗電器頭接觸被測試金屬進行驗電，驗電器顯示被測點當前電壓，當被測電壓絕對值達到啟動電壓時聲光報警，藍光亮起表示被測點為負極。

（7）在有電部位上進行驗電測試，再到施工部位進行測試，然后回到有電部位上復測，以確保安全，不得以驗電器的自檢實驗替代本項操作。

四、保養與實驗：

（1）為保證人身和設備的安全，驗電器必須根據《電力安全工作規程》規定的期限（周期為1年），定期進行預防性實驗

（2）預防性實驗前，應先進行外觀檢查，當發現驗電指示器的外殼有缺損、絕緣桿有裂紋等明顯缺陷時，不宜進行預防性實驗，應及時送修或更換。

（3）驗電器應做整體啟動電壓實驗，其結果應符合表2的規定。

（4）驗電器的絕緣桿應單獨進行工頻交流耐壓實驗，實驗前應對絕緣桿的表面做清擦處理，然后按預防性實驗標準進行耐壓試驗，以桿體無發熱、閃絡及擊穿現象為合格。

（5）為確保驗電操作的安全可靠，保障電網設備及驗電操作人員的人身安全，驗電器的正常使用壽命自出廠之日起，建議使用壽命為三年，最長不超過五年。

五、質量與服務：

嚴格執行國家的三包服務，同時也負責保修因使用保管不當或年久自然老化的產品，酌情收取配件成本費，免人工與實驗費用。技術支持：電話0312-5756222
